楔形柔性搭板是利用土工格室加固層新穎的立體結構和獨特的加固機理，形成整體性好、剛度較大的柔性結構層，采用模量漸變原理，同時考慮地基和路基兩部分沉降因素，在路橋過渡段設置楔形加固區，柔性結構層一端固定于橋臺，另一端與路基相連，實現剛性橋臺與柔性路基模量的平穩過渡，消除過大的差異性沉降，形成平緩的沉降過渡段，達到防治橋臺跳車之目的。

1．設計原則

柔性搭板設計應遵循“技術可行、施工方便、造價經濟、效果明顯”的設計原則。

2．設計計算及參數取值

（1）柔性搭板布置型式

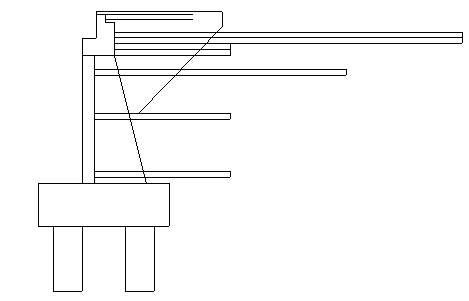

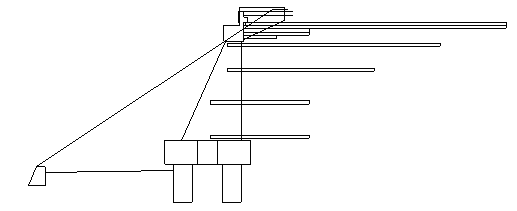

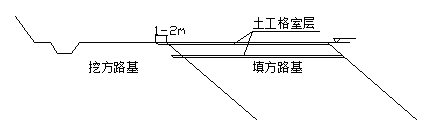

柔性搭板布置按橋臺類型（重力式、樁柱式、肋板式）的不同而分為三種基本型式，如圖所示。

(a) 重力式

(b) 肋板式

圖2-2 楔形柔性搭板布置型式

（2）柔性搭板適用范圍

柔性搭板處治臺背跳車的適用性主要體現在其對地基條件的要求上；即臺背地基的工后沉降要滿足公路軟土地基設計與施工技術規范規定小于等于10cm的要求;計算不符合要求時，必須對臺背地基進行處理。

（3）填料

土工格室填充料可與路基填料一致，但最大粒徑不得大于5cm；當換填高模量、容易壓實的填料而又不明顯提高造價時，宜采用換填方案。

（4）土工格室材料要求

土工格室的規格和性能指標必須滿足以下要求：

①土工格室規格：焊距40cm，格室高度15cm，格室板材厚度1.25mm;

②主要技術指標：材料拉伸強度≥20Mpa，拉伸模量≥650Mpa，常溫剝離強度≥100N/cm，低溫脆化溫度〈-23℃,使用壽命大于30年。

（5）柔性搭板設計要素

① 布置間距

柔性搭板布置從上往下由密漸疏，一般頂部層間距在1m左右，底部層間距在2m左右，中間的間距在1m到2m逐漸過渡。

② 布置層數

柔性搭板布置層數視地基條件和路堤高度而定。一般情況下，當?shù)鼗鶙l件較差、填土較高時，布置3～5層，地基條件較好時，布置2～3層。

③ 布置長度

柔性搭板按楔形布置，自上而下長度逐漸減短；頂層需布置8～12m，底層布置3～4m,中間幾層逐漸過渡。布置寬度為整個路基橫斷面。

④ 柔性搭板布置厚度

當?shù)鼗鶙l件較差時，柔性搭板頂部（緊靠路基頂面）須連續布置4～5層土工格室，可把下面2～3層長度減短為4m,地基條件較好時，布置2～3層。

（6）柔性搭板與橋臺的連接方式

在條件容許的情況下，柔性搭板必須固定于橋臺上，兩者的錨固力≥1KN。柔性搭板與橋臺的連接方式如圖所示。當柔性搭板無法固定時（樁柱式橋臺），須把土工格室伸入橋臺里面一定長度，部分起到固定端的作用。
